CNC 1600MM Xe máy sản xuất lưng xe tự động Lưng xe 380V Twin Station CE

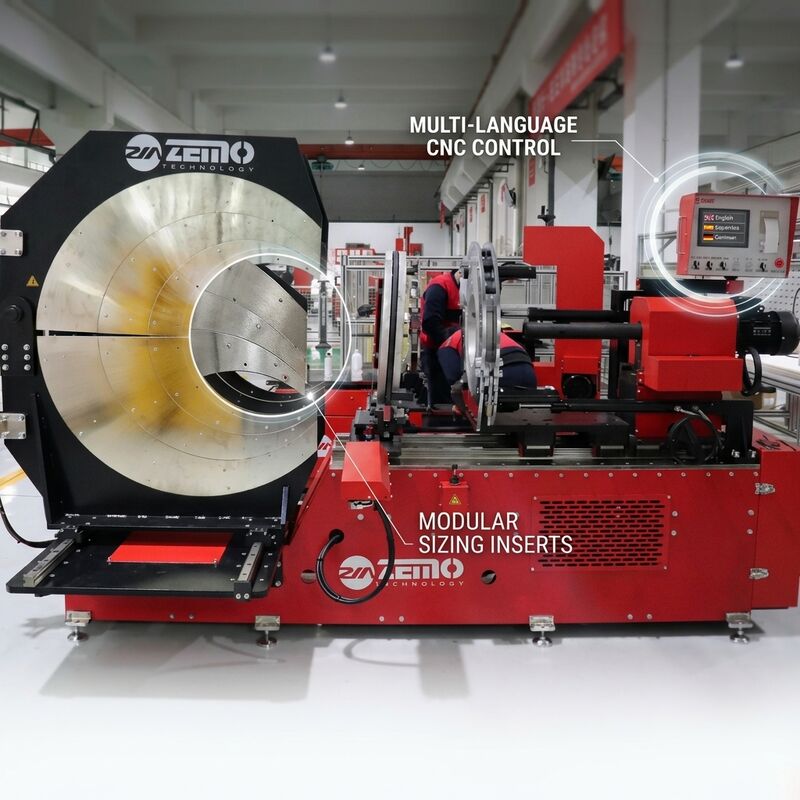

Được thiết kế cho các dự án cơ sở hạ tầng đường ống quy mô lớn, Máy Chế Tạo Măng Sông CNC 1600MM đại diện cho phân khúc cao cấp của việc chế tạo kết nối nhánh tự động. Hệ thống CNC được chứng nhận CE, chạy điện áp 380V này xử lý đường kính ống chính từ 800MM đến 1600MM, trở thành giải pháp tối ưu cho các đường ống truyền tải nước chính, các đầu phân phối khí đường kính lớn và các hệ thống làm mát công nghiệp.

Máy sử dụng hệ thống điều khiển PLC Siemens cấp công nghiệp với màn hình cảm ứng màu 10 inch, cung cấp giao diện người vận hành đa ngôn ngữ và quản lý thông số hàn dựa trên công thức. Mỗi kích thước ống và sự kết hợp vật liệu có thể được lưu dưới dạng công thức đã được xác thực trước, giảm thời gian cài đặt và loại bỏ lỗi nhập thông số trong các ca làm việc.

Được thiết kế cho môi trường xưởng sản xuất năng suất cao, mẫu SHM1600-BR có hai trạm kẹp thủy lực cho phép người vận hành nạp và dỡ ống ở một bên trong khi bên kia hoàn thành chu trình hàn, hiệu quả tăng gấp đôi năng suất hàng ngày so với máy một trạm. Khung thép hàn dày với các tấm gia cố duy trì độ cứng vững chắc ngay cả khi xử lý ống HDPE 1600MM nặng vài trăm kg.

1. PLC Siemens với HMI 10 inch: Hệ thống điều khiển cấp công nghiệp với hỗ trợ đa ngôn ngữ, quản lý công thức cho hơn 50 tổ hợp ống/vật liệu và trực quan hóa quy trình thời gian thực các thông số nhiệt độ, áp suất và thời gian
2. Kiến trúc Sản xuất Hai Trạm: Hai trạm kẹp và hàn độc lập cho phép quy trình sản xuất liên tục, nạp và dỡ ở một bên trong khi hàn diễn ra ở bên kia, tối đa hóa năng suất xưởng
3. Chứng nhận CE và ISO 21307: Tuân thủ đầy đủ các tiêu chuẩn an toàn và hàn của Châu Âu, được hỗ trợ bởi thử nghiệm của bên thứ ba độc lập và tài liệu kỹ thuật toàn diện cho các hồ sơ dự thầu dự án
4. Hệ thống Thủy lực Công suất Cao 380V: Nguồn điện ba pha 380V điều khiển bộ thủy lực 3KW tạo ra lực kẹp lên đến 10MPa, với van tỷ lệ Bosch Rexroth có nguồn gốc từ Đức cho độ chính xác định vị dưới milimet

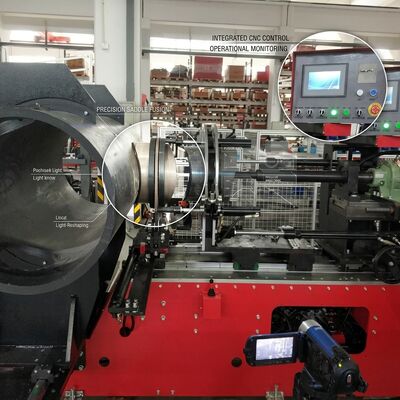

5. Hệ thống Căn chỉnh Măng Sông Tự Động: Đo lường bằng laser và căn chỉnh bằng servo tự động định vị măng sông trên đỉnh ống với dung sai 0,5mm, loại bỏ lỗi đo thủ công trên ống đường kính lớn
6. Cần Cẩu Nâng Hạ Ống Tích Hợp: Hai tời điện sức nâng 500KG với điều khiển bằng tay đơn giản hóa việc nạp và định vị các ống nặng 800-1600MM, giảm sự phụ thuộc vào cần cẩu và mệt mỏi cho người vận hành
7. Quản lý Dữ liệu Hàn Nâng Cao: Bộ nhớ trong lưu trữ 5.000 bản ghi hàn với khả năng xuất qua USB và Ethernet để tích hợp với các hệ thống quản lý chất lượng dự án

SHM1600-BR được thiết kế cho các dự án cơ sở hạ tầng quy mô lớn yêu cầu chế tạo măng sông số lượng lớn trên các đường ống HDPE cỡ lớn. Các ứng dụng chính bao gồm các tuyến ống truyền tải nước đô thị, mạng lưới phân phối khí tự nhiên đường kính lớn, hệ thống nước tuần hoàn nhà máy điện, các đầu cấp và thoát nước của nhà máy khử muối, và các đường ống vận chuyển bùn thải khai thác. Kiến trúc hai trạm làm cho nó đặc biệt phù hợp với các xưởng chế tạo chuyên dụng phục vụ nhiều địa điểm dự án đồng thời.

Do kích thước và trọng lượng, SHM1600-BR được vận chuyển trong một thùng gỗ khung thép gia cố với các bộ giảm rung bên trong cho tủ PLC và các bộ phận thủy lực. Tất cả các bề mặt kim loại lộ ra đều được xử lý dầu chống ăn mòn trước khi đóng gói. Kiểm tra chấp nhận tại nhà máy trước khi giao hàng bao gồm một chu trình sản xuất hoàn chỉnh trên ống HDPE 1600MM với măng sông. ZEMOWELD cung cấp bảo hành đầy đủ 2 năm, hỗ trợ vận hành tại chỗ (tùy chọn) và hỗ trợ kỹ thuật trọn đời qua chẩn đoán từ xa.
